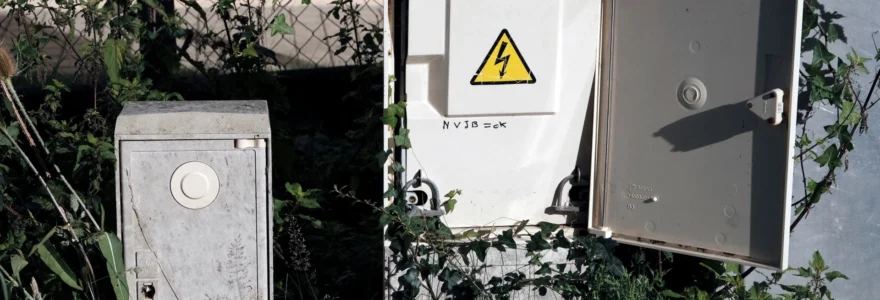

L'installation d'un coffret électrique extérieur nécessite une attention particulière aux conditions environnementales. Exposé aux intempéries, aux variations de température et parfois à des chocs mécaniques, ce type d'équipement doit offrir une protection optimale pour garantir la sécurité et la fiabilité de l'installation électrique. Choisir le bon coffret implique de prendre en compte plusieurs critères techniques essentiels, des normes spécifiques et des caractéristiques matérielles adaptées à l'environnement d'installation.
Critères techniques de sélection d'un coffret électrique extérieur
La sélection d'un coffret électrique extérieur repose sur plusieurs facteurs clés. L'emplacement prévu, l'exposition aux éléments naturels et les équipements à protéger sont autant d'éléments à considérer. Un coffret installé en bord de mer ne sera pas soumis aux mêmes contraintes qu'un coffret placé dans une zone urbaine ou montagneuse.
La résistance aux UV, à la corrosion et aux variations de température est primordiale pour assurer la longévité de l'installation. Les matériaux utilisés doivent être choisis en conséquence, qu'il s'agisse de polyester, d'acier inoxydable ou d'aluminium. Chaque matériau présente des avantages spécifiques selon le contexte d'utilisation.
L'étanchéité du coffret est un critère important pour protéger les composants électriques de l'humidité et des poussières. Cette caractéristique est définie par l'indice de protection IP, un standard international qui permet de quantifier le niveau de protection offert par le boîtier.
Indices de protection IP et IK pour coffrets extérieurs
Comprendre la norme IP : étanchéité à l'eau et aux poussières
L'indice de protection IP (Ingress Protection) se compose de deux chiffres. Le premier indique le niveau de protection contre les corps solides et les poussières, tandis que le second concerne la protection contre les liquides. Par exemple, un indice IP65 signifie que le coffret est totalement protégé contre les poussières (6) et résiste aux jets d'eau de toutes directions à la lance (5).
Pour un coffret électrique extérieur, il est généralement recommandé d'opter pour un indice IP minimal de 65. Cependant, dans des conditions plus extrêmes, comme en bord de mer ou dans des zones à forte pollution atmosphérique, un indice IP66 voire IP67 peut être nécessaire.
Décryptage de la classification IK : résistance aux chocs mécaniques
L'indice IK complète l'indice IP en évaluant la résistance aux impacts mécaniques. Il va de IK00 (aucune protection) à IK10 (protection contre un impact de 20 joules, équivalent à un poids de 5 kg tombant d'une hauteur de 40 cm). Pour un coffret extérieur, un indice IK minimal de 07 est généralement recommandé, mais un IK10 offre une protection optimale contre le vandalisme ou les chocs accidentels.
Seuils IP et IK recommandés selon l'environnement d'installation
Le choix des indices IP et IK dépend grandement de l'environnement d'installation du coffret. Voici un tableau récapitulatif des recommandations selon différents contextes :
| Environnement | Indice IP minimal | Indice IK minimal |
|---|---|---|
| Zone urbaine standard | IP65 | IK07 |
| Zone côtière | IP66 | IK08 |
| Zone industrielle | IP66 | IK09 |
| Zone à risque de vandalisme | IP67 | IK10 |
Tests de certification pour les indices IP et IK
Les indices IP et IK sont attribués après une série de tests rigoureux effectués par des laboratoires certifiés. Pour l'indice IP, les tests incluent des projections d'eau sous différents angles et pressions, ainsi que des tests d'immersion pour les indices les plus élevés. Les tests IK impliquent des impacts avec des masses calibrées tombant de différentes hauteurs sur diverses parties du coffret.
Il est important de noter que ces tests sont effectués sur des produits neufs et dans des conditions contrôlées. Dans la pratique, l'exposition prolongée aux éléments peut affecter les performances du coffret au fil du temps, d'où l'importance d'un entretien régulier.
Matériaux et traitements pour coffrets résistants aux intempéries
Polyester renforcé fibre de verre : légèreté et durabilité
Le polyester renforcé fibre de verre (PRV) est un matériau composite largement utilisé pour les coffrets électriques extérieurs. Il offre un excellent rapport résistance/poids et une bonne tenue face aux agressions chimiques et aux UV. Le PRV ne rouille pas et résiste bien à la corrosion, ce qui en fait un choix populaire pour les environnements côtiers ou industriels.
Un des avantages majeurs du PRV est sa légèreté, facilitant l'installation et réduisant les contraintes sur les structures porteuses. De plus, sa faible conductivité thermique contribue à une meilleure isolation des composants électriques à l'intérieur du coffret.
Acier inoxydable : robustesse et résistance à la corrosion
L'acier inoxydable est reconnu pour sa robustesse exceptionnelle et sa résistance à la corrosion. Les coffrets en acier inoxydable sont particulièrement adaptés aux environnements agressifs, tels que les zones côtières ou les sites industriels exposés à des produits chimiques corrosifs.
Il existe différents grades d'acier inoxydable, comme le 304 ou le 316, ce dernier étant encore plus résistant à la corrosion grâce à l'ajout de molybdène. Le choix du grade dépendra de l'agressivité de l'environnement d'installation.
Aluminium anodisé : protection contre l'oxydation
L'aluminium anodisé offre un excellent compromis entre légèreté et résistance. Le processus d'anodisation crée une couche d'oxyde protectrice à la surface de l'aluminium, améliorant considérablement sa résistance à la corrosion et à l'usure.
Les coffrets en aluminium anodisé sont particulièrement appréciés dans les applications où le poids est un facteur critique, tout en nécessitant une bonne résistance aux intempéries. Ils offrent également une excellente dissipation thermique, ce qui peut être avantageux pour certaines installations électriques.
Revêtements anti-UV et traitements anticorrosion
Au-delà du choix du matériau de base, des traitements supplémentaires peuvent être appliqués pour renforcer la résistance du coffret aux conditions extérieures. Les revêtements anti-UV protègent contre la dégradation due à l'exposition prolongée au soleil, particulièrement importante pour les matériaux plastiques.
Les traitements anticorrosion, tels que la galvanisation à chaud pour l'acier ou l'application de peintures époxy, ajoutent une couche de protection supplémentaire contre les agressions chimiques et l'humidité. Ces traitements peuvent considérablement prolonger la durée de vie du coffret dans des environnements difficiles.
Systèmes de fermeture et d'étanchéité des coffrets extérieurs
La qualité des systèmes de fermeture et d'étanchéité est importante pour maintenir l'intégrité du coffret électrique extérieur. Les joints d'étanchéité doivent être résistants aux UV et aux variations de température pour conserver leur élasticité et leur efficacité au fil du temps.
Les systèmes de fermeture doivent non seulement assurer une étanchéité parfaite mais aussi résister aux tentatives d'intrusion. Des serrures à clé, des systèmes de verrouillage à plusieurs points ou des fermetures par vis inviolables sont couramment utilisés pour sécuriser le contenu du coffret.
Certains coffrets sont équipés de systèmes de ventilation avec filtres pour permettre la circulation de l'air tout en maintenant l'étanchéité. Ces dispositifs sont particulièrement importants pour prévenir la condensation à l'intérieur du coffret, qui pourrait endommager les composants électriques.
Dimensionnement et aération du coffret électrique
Calcul du volume nécessaire selon les équipements
Le dimensionnement correct du coffret est essentiel pour assurer le bon fonctionnement et la longévité des équipements électriques. Il faut tenir compte non seulement de la taille des composants à installer, mais aussi de l'espace nécessaire pour la ventilation et la maintenance.
Un calcul précis du volume requis doit prendre en compte plusieurs facteurs :
- L'encombrement total des appareils à installer
- L'espace nécessaire pour le câblage et les connexions
- La réserve d'espace pour d'éventuelles extensions futures
- Le volume d'air requis pour une dissipation thermique efficace
Il est généralement recommandé de prévoir une marge de 20 à 30% d'espace supplémentaire par rapport au volume strictement nécessaire. Cela facilitera les interventions futures et permettra une meilleure circulation de l'air.
Gestion thermique : ventilation et dissipation de chaleur
La gestion thermique est un aspect important du dimensionnement d'un coffret électrique extérieur. Les composants électriques génèrent de la chaleur en fonctionnement, et cette chaleur doit être efficacement évacuée pour éviter la surchauffe et les dysfonctionnements.
Plusieurs solutions de gestion thermique peuvent être envisagées :
- Ventilation naturelle par grilles d'aération
- Ventilation forcée avec des ventilateurs
- Utilisation d'échangeurs thermiques
- Installation de climatiseurs pour les environnements les plus exigeants
Le choix de la solution dépendra de la puissance dissipée par les équipements, des conditions climatiques locales et du niveau d'étanchéité requis pour le coffret.
Solutions d'aération filtrée pour environnements poussiéreux
Dans les environnements poussiéreux, l'aération du coffret doit être conçue pour permettre la circulation de l'air tout en empêchant l'entrée de particules. Des systèmes de ventilation avec filtres sont souvent utilisés dans ces situations.
Ces filtres doivent être régulièrement inspectés et remplacés pour maintenir leur efficacité. Certains systèmes avancés intègrent des dispositifs d'auto-nettoyage ou des alarmes signalant la nécessité de remplacer le filtre.
Il est important de choisir des filtres adaptés au type et à la taille des particules présentes dans l'environnement d'installation. Un filtre trop fin peut restreindre excessivement le flux d'air, tandis qu'un filtre trop grossier ne fournira pas une protection adéquate contre les poussières fines.
Normes et certifications pour coffrets électriques extérieurs
Les coffrets électriques extérieurs doivent répondre à diverses normes et certifications pour garantir leur sécurité et leur fiabilité. La norme IEC 62208 définit les exigences générales pour les enveloppes vides destinées aux ensembles d'appareillage à basse tension. Cette norme couvre les aspects mécaniques, électriques et environnementaux des coffrets.
En Europe, la directive Basse Tension 2014/35/UE s'applique également aux coffrets électriques. Elle impose des exigences de sécurité pour tous les équipements électriques fonctionnant entre 50 et 1000 V en courant alternatif ou entre 75 et 1500 V en courant continu.
La certification UL (Underwriters Laboratories) est souvent requise pour les marchés nord-américains. Elle garantit que le produit a été testé et répond aux normes de sécurité en vigueur aux États-Unis et au Canada.
Lors du choix d'un coffret électrique extérieur, il est important de vérifier qu'il dispose des certifications appropriées pour le marché et l'application visés. Ces certifications assurent non seulement la conformité réglementaire, mais aussi un niveau de qualité et de sécurité conforme aux standards de l'industrie.
La hauteur d'un coffret électrique extérieur est un facteur important à considérer lors de l'installation. Elle doit être choisie en fonction de l'accessibilité requise pour la maintenance et l'utilisation, tout en respectant les réglementations locales en matière d'installation électrique.
Le choix d'un coffret électrique extérieur ne doit jamais être fait à la légère. La sécurité de l'installation et la fiabilité à long terme en dépendent directement.
